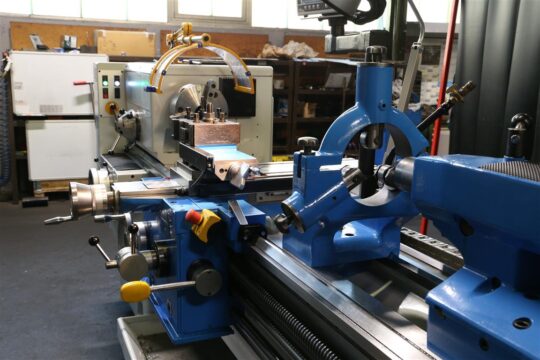

HEIDENREICH & HARBECK M 530 – Gebraucht

M 530
konventionell
Anfragen

Angebotsdetails

  • Lagernummer1350-731
  • HerstellerHEIDENREICH & HARBECK
  • TypM 530
  • Steuerungkonventionell
  • Baujahr1970 / 2022
  • LieferzeitSofort verfügbar
  • FrachtbasisAb Standort
  • Lagerort der MaschineHamburg
  • Ursprungsland der MaschineDeutschland

Technische Details

  • Drehdurchmesser über Bett540 mm
  • Drehdurchmesser über Support280 mm
  • Drehlänge1.500 mm
  • Drehdurchmesser in der Aussparung580 mm
  • Arbeitsweg des Unterschiebers max. ca. 415 mm
  • Verschiebung des Oberschiebers, max. ca. 140 mm
  • Anzahl der Drehzahlen24
  • Drehzahlbereich0 - 1.800 1/min.
  • Stufensprung1,25
  • Durchm. der Hauptspindel 135 mm
  • Hauptspindel GrößeGröße 8 - DIN 55022
  • Spindelbohrung68 mm
  • Innenkegel Durchmesser73 mm
  • Länge des Kegels83 mm
  • MorsekegelNr. 5
  • Leitspindelsteigung12 mm
  • Reitstockpinolenverstellung225 mm
  • Reitstockpinolendurchmesser80 mm
  • Bettbreite403 mm
  • Drehmeißelquerschnitt (Höhe x Breite), DIN 77030 x 30 mm
  • 32 Längsvorschübe, schaltbar0,063 - 2,24 U/mm
  • 32 Planvorschübe, schaltbar0,032 - 1,12 U/mm
  • 66 metrische Gewinde Steigung0,25 - 560 mm
  • 60 Whitworth-Gewinde auff 1''80 - 1/16 Gänge auf 1"
  • 60 Modulgewinde0,1 - 50 Modul
  • 40 Diametral-Pitchewinde160 - 0,5 Pitch
  • Abmessungen4.300 x 1.100 mm

Ausstattung

  • Drei Backenfutter FORKARDTF250 , Drei-Achsen-DigitalanzeigeFAGOR , Feststehende Lynette , Futterschutz , Spänewanne , Diverse Werkzeughalter 6 Stück Meißelhalter, 1 Stück Halter für Spannhülse , Kühlmitteleinrichtung

Beschreibung

  • Die Maschine wurde 2022 genearlüberholt. Dabei wurde eine komplette geometrische Überholung nach DIN 8606 durchgeführt: - Anbau 2-Achsen Digitalleiste inkl. Zähler von FAGOR - Schutzhaube von REAPAR2 - Hauptspindel neu gelagert - Kupplungswelle neu gelagert - Elektroanlage nach aktueller VDE aufgerüstet, inkl. Not-aus - Spindel und Mutter X-Achse erneuert - Komplett neue Lackierung - Spindel und Mutter der Pinolenverstellung erneuert - Erforderliche Einstellarbeiten vorgenommen - Überprüfung und Instandsetzung der Getriebe - Maschineverkabelung inkl. Kabelschlepp erneuert
