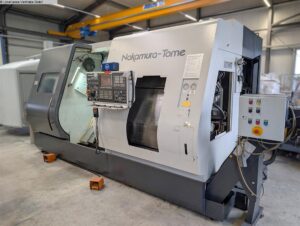

NAKAMURA NTJX

NTJX
Zustand: sehr gut
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
Previous
Vor
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
NAKAMURA NTJX
Previous Zurück
Vor Vor
Videos
Video
prev Zurück
Vor next

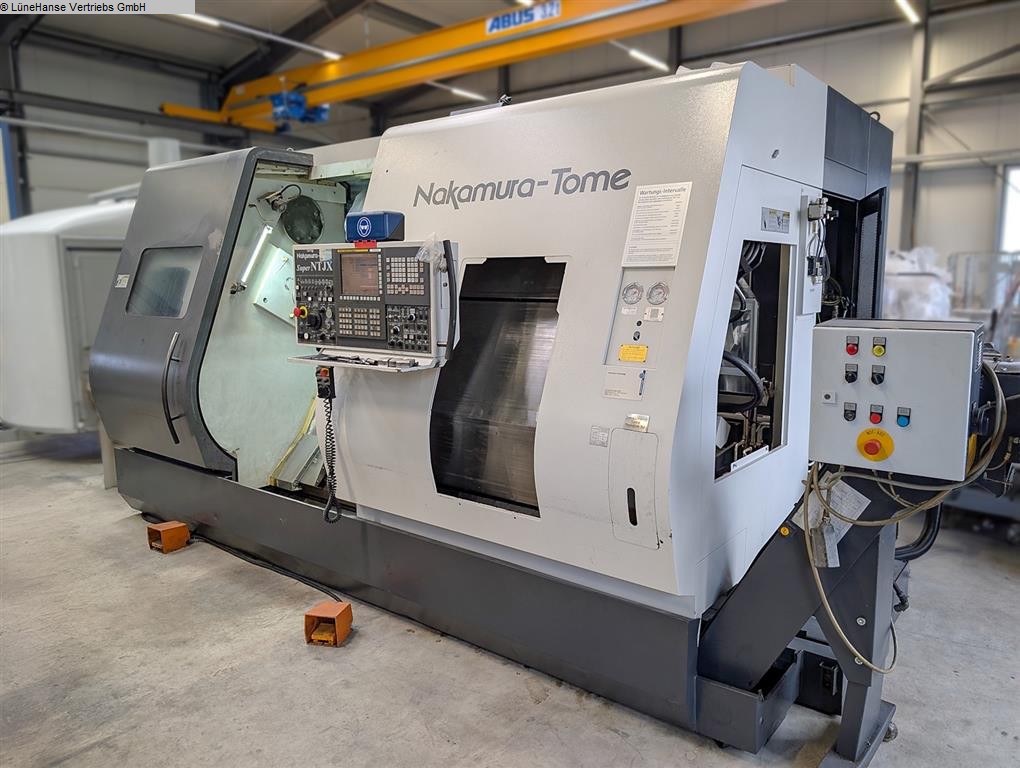

CNC Dreh- und Fräszentrum

NAKAMURA NTJX

NTJX
Zustand: sehr gut
Anfragen

Angebotsdetails

  • Lagernummer2086-720
  • HerstellerNAKAMURA
  • TypNTJX
  • SteuerungFANUC 31-iA
  • Baujahr2008
  • Lieferzeitsofort
  • Frachtbasisab Standort
  • StandortMünchen
  • HerkunftJapan

Technische Details

  • Drehdurchmesser245 mm
  • Drehlänge1.090 mm
  • Spindelabstand ohne Spannmittel, min./max.210 / 1.290 mm
  • HAUPTSPINDEL
  • Leistung15/11 kw
  • Stangendurchmesser51 mm
  • SpindelnaseA2-5
  • Spindelumdrehung5.000 min-1

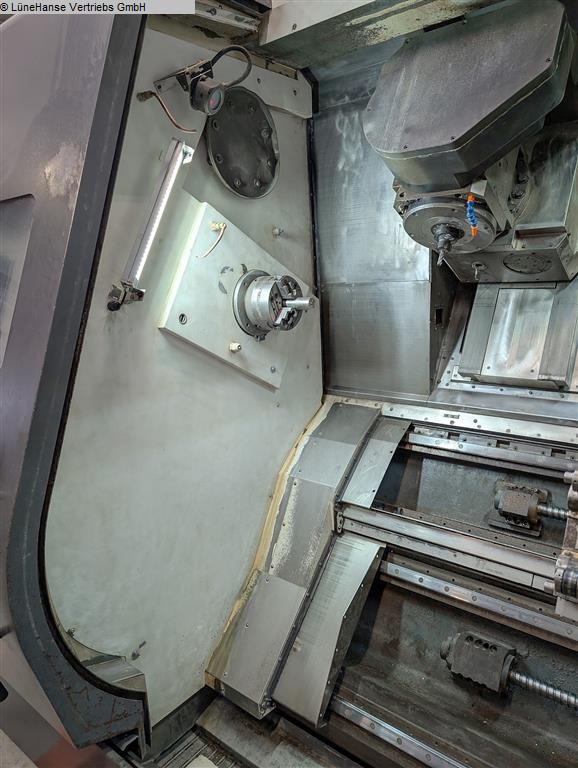

  • GEGENSPINDEL
  • Leistung11/7,5 kw
  • Stangendurchmesser51 mm
  • SpindelnaseA2-5
  • Spindelumdrehung5.000 min-1

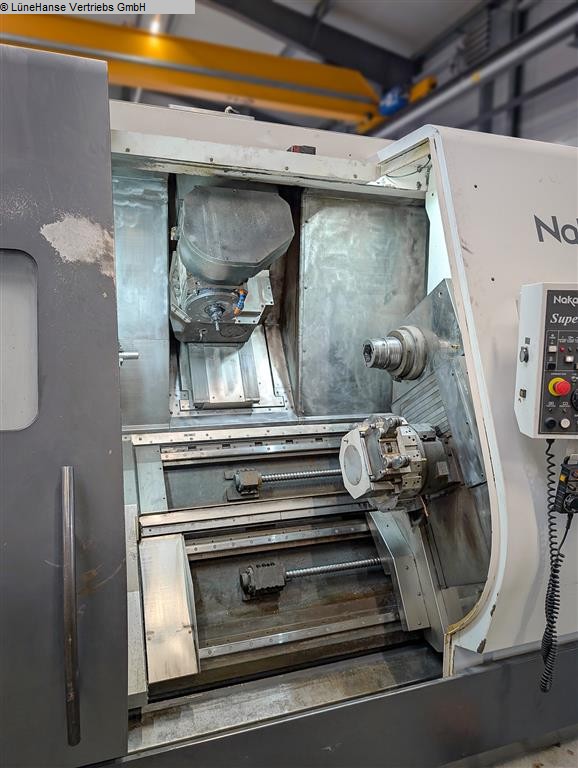

  • DREH- UND FRÄSSPINDEL
  • Leistung7,5/3,7 kw
  • Spindeldrehzahlen12.000 min-1
  • max. Drehlänge Revolver unten1.005 mm
  • Schlittenweg X1 / X2 / Z1 / Z2 / B2455 / 222,5 / 1.090 / 1.0 mm
  • Schlittenweg Y1 / Y2+/- 70 / +20, -50 mm
  • Schwenkbereich B1 Achse+/- 95 °
  • Werkzeugmagazin 40-fachSystem Capto C6
  • Zentrierdurchmesser16 - 101 mm

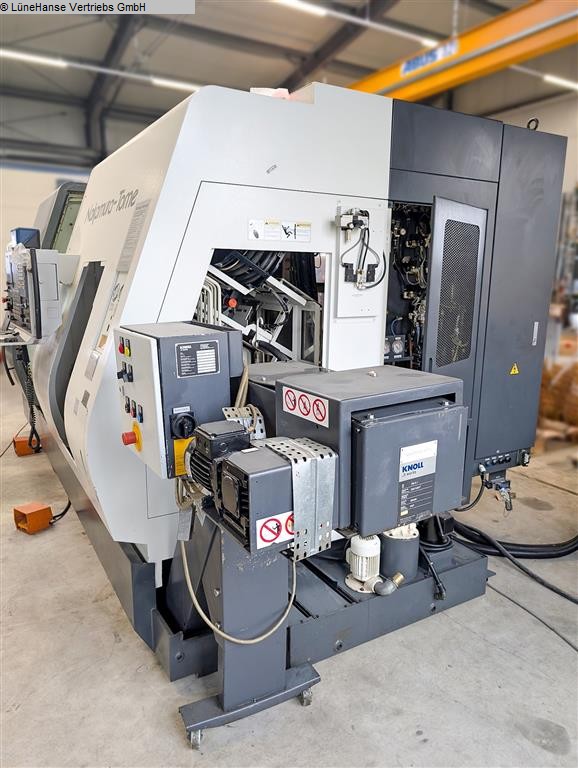

  • KÜHLMITTELEINRICHTUNG

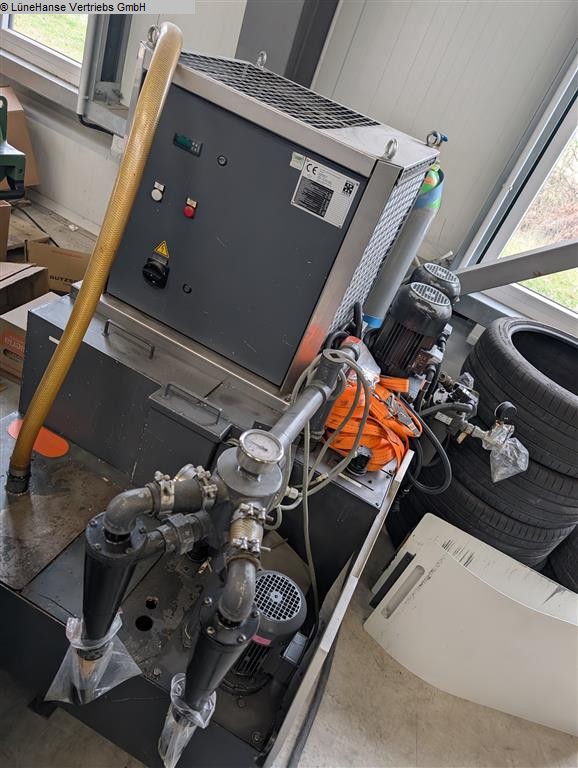

  • Kühlmittel-Zyklonfilteranlage
  • 2 Stk. HD-Pumpen, polumschaltbar M-Funktionbar
  • Zyklonfiltereinheit mit Schmutzwasserpumpe
  • Eintauchkühler für temperiertes Medium
  • MAßE UND GEWICHTE
  • Aufstellmaße (LxBxH), ca.9.000 x 4.000 x 3.000 mm
  • Maschinenabmessungen5.000 x 2.800 x 3.000 mm
  • Maschinengewicht ca,16.000 kg
  • Abmessungen Zusatzmagazin (LxBxH), ca.1.000 x 3.500 x 2.500 mm
  • Abmessungen Späneförderer (LxBxH), ca.6.500 x 1.900 x 1.600 mm

Ausstattung

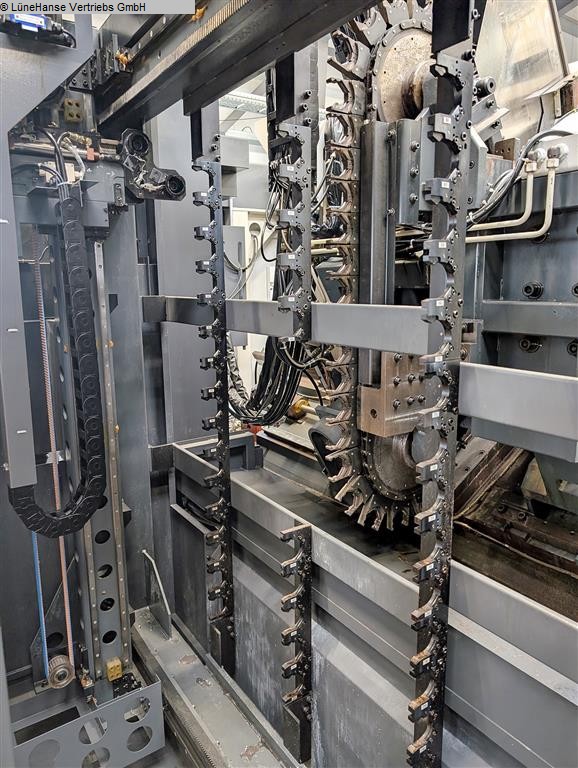

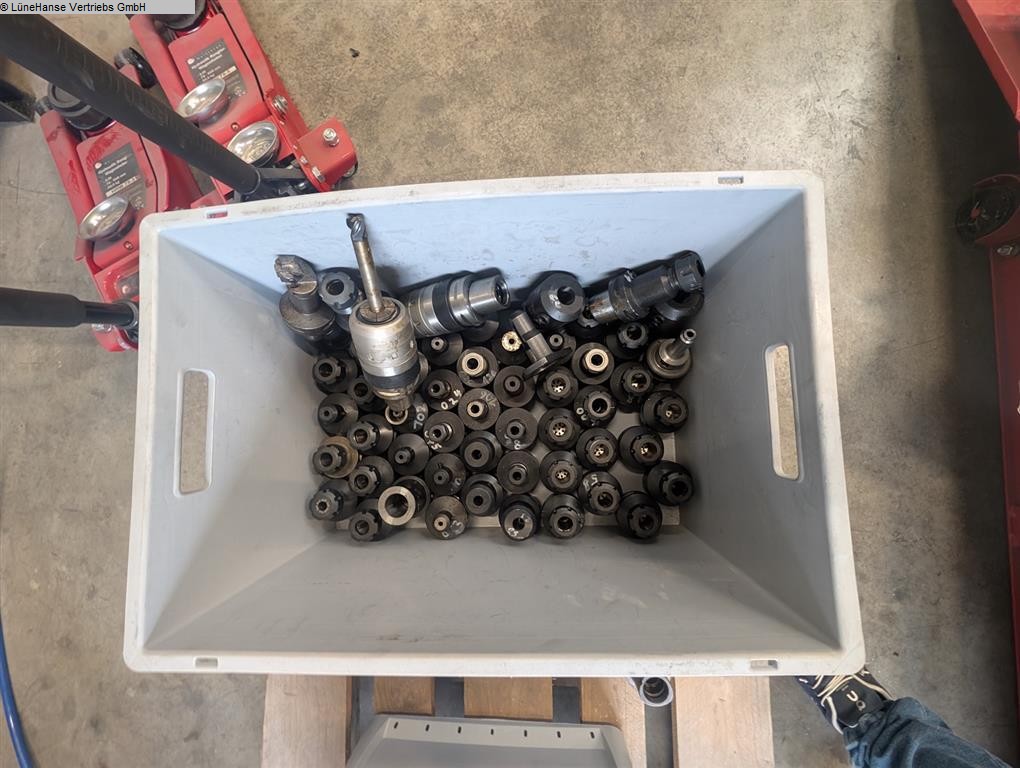

  • 1 Stk. Spindel-Ölkühler, Linear-Rack Magazin, 80-fach inkl. Support ..., ... Roboter für insg. 120 Bearbeitungswerkzeuge, 12/24-fach Revolver unten (o. Fräsantrieb), Luft- & Kühlmittelreinigung durch Hauptspindel, Luftreinigung von außen, Haupt- & Gegenspindel, FANUC HIGHSPEED Skip G31 für die Nachrüstung ..., ... RENISHAW Messtaster, Vorbereitung für Ölnebel-Absaugung, Durchmesser, Option für 120 Stk. Werkzeugaufnahmen CAPTO C6 ..., ...für obere Dreh-/ Frässpindel, Drei Backenfutter SMW, A2-5 Gegenspindel, durchm., Spannfutter HAINBUCH Toplus 65, A2-5 Hauptspindel, 1 Satz feste Drehhalter für Revolver unten, CNC Abstützlünette SMW SLU 2, Scharnierband-Späneförderer, Auswurf rechts

Beschreibung

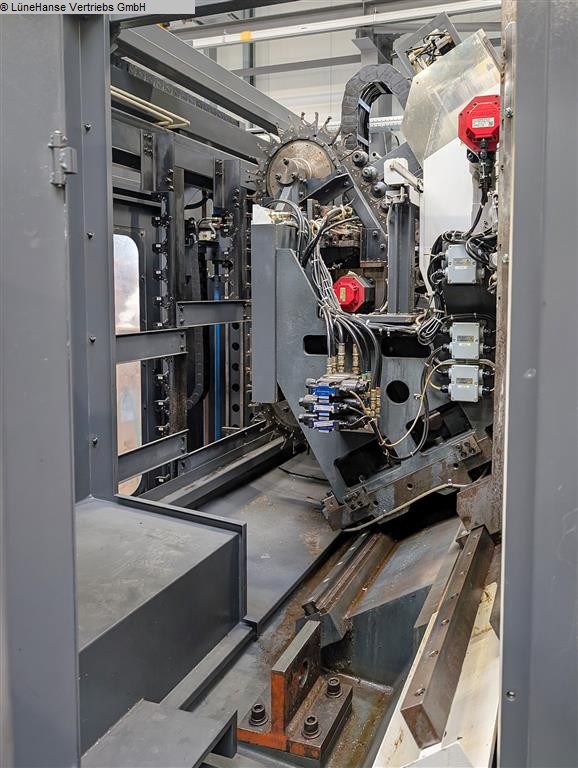

Werkzeugmagazin verfährt mit Z-Achse für schnellere Chip-to-Chip Time. Mit
automatischem Werkzeug-Sortierzyklus nach Reihenfolge im CNC Programm.
