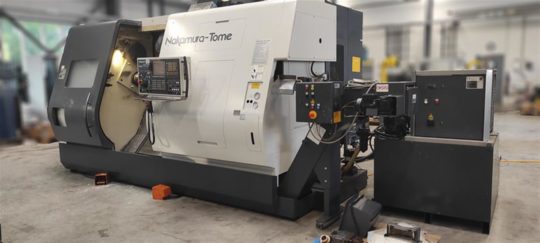

CNC Dreh- und Fräszentrum

NAKAMURA

SUPER NTJX

CNC FANUC 31_i

Anfragen Drucken

Angebotsdetails

• Lagernummer1350-595
• HerstellerNAKAMURA
• TypSUPER NTJX
• SteuerungCNC FANUC 31_i
• Baujahr2007
• LieferzeitSofort verfügbar
• FrachtbasisAb Standort
• Lagerort der MaschineMünchen
• Ursprungsland der MasachineJapan

Technische Details

• Drehdurchmesser245 mm
• Drehlänge1.090 mm
• Steuerung
• Spindelabstand ohne Spannmittel min./max.210 / 1.290 mm
• Spindel links
• Leistung15/11 KW
• Stangendurchmesser65 mm
• SpindelnaseA2-6
• Spindelumdrehung4.500 min-1
• Spindel rechts
• Leistung11/7,5 KW
• Stangendurchmesser51 mm
• SpindelnaseA2-5
• Spindelumdrehung5.000 min-1
• Dreh- und Frässpindel
• Leistung7,5 / 3,7 KW
• Drehzahl der Dreh- und Frässpindel12.000 min-1
• Max. Drehlänge Revolver unten 1.005 mm
• Schlittenweg X1 / X2 / Z1 / Z2 / B2455 / 222,5 / 1.090 / 1.005 / 1.008 mm
• Schlittenweg Y1 / Y2+/- 70 / +20, -50 mm
• Schwenkbereich B1 Achse+/- 95 °
• Werkzeugmagazin 40-fachSystem Capto C6
• Zentrierdurchmesser16 - 101 mm
• Maschinenabmessungen ca.6.000 x 3.000 x 2.450 mm
• Maschinengewicht ca.14.000 kg

Ausstattung

• Linear-Rack Magazin, 80-fach, inklusive Support-Roboter für insgesamt 120 Bearbeitungswerkzeuge , 12/24-fach Revolver unten (ohne Fräsantrieb) , Luft- und Kühlmittelreinigung durch rechte Spindel , Luftreinigung von außen an linker/rechter Spindel , Schnittstelle Stangenlademagazin links , Fertigteilgreifer G inkl. Fertigteil-Transportband, rechts , Materialreststück-Auffangschale A, links , NC Abstützlünette SMW SLU 2
