Bohrwerke

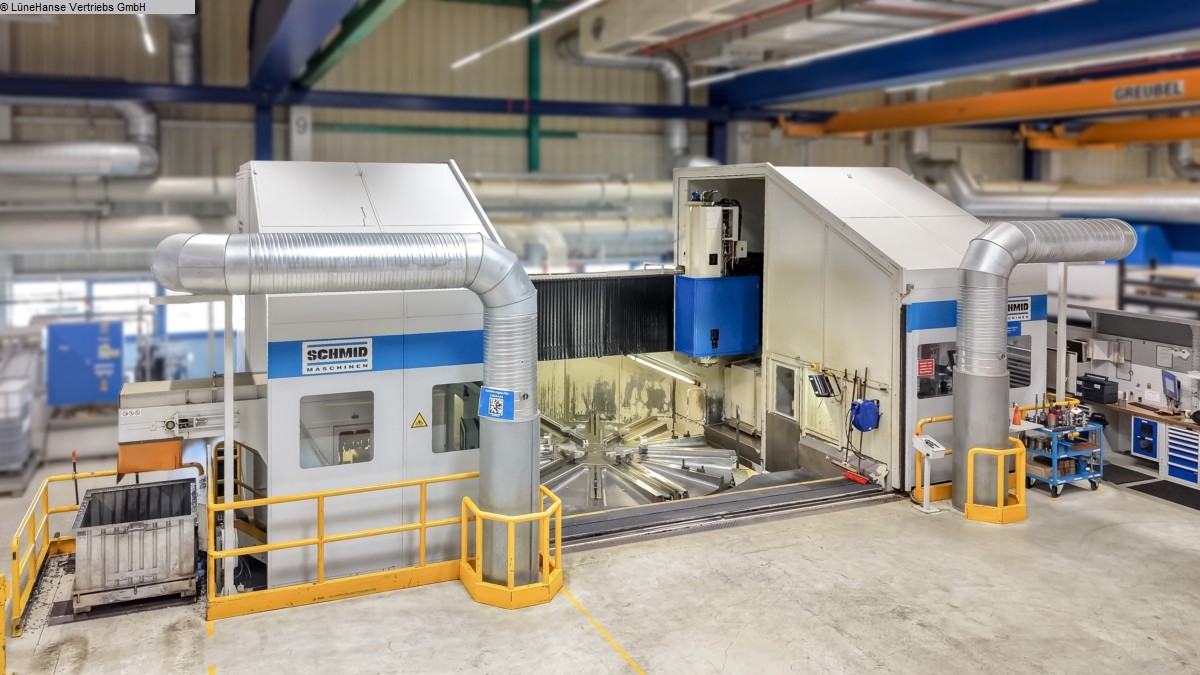

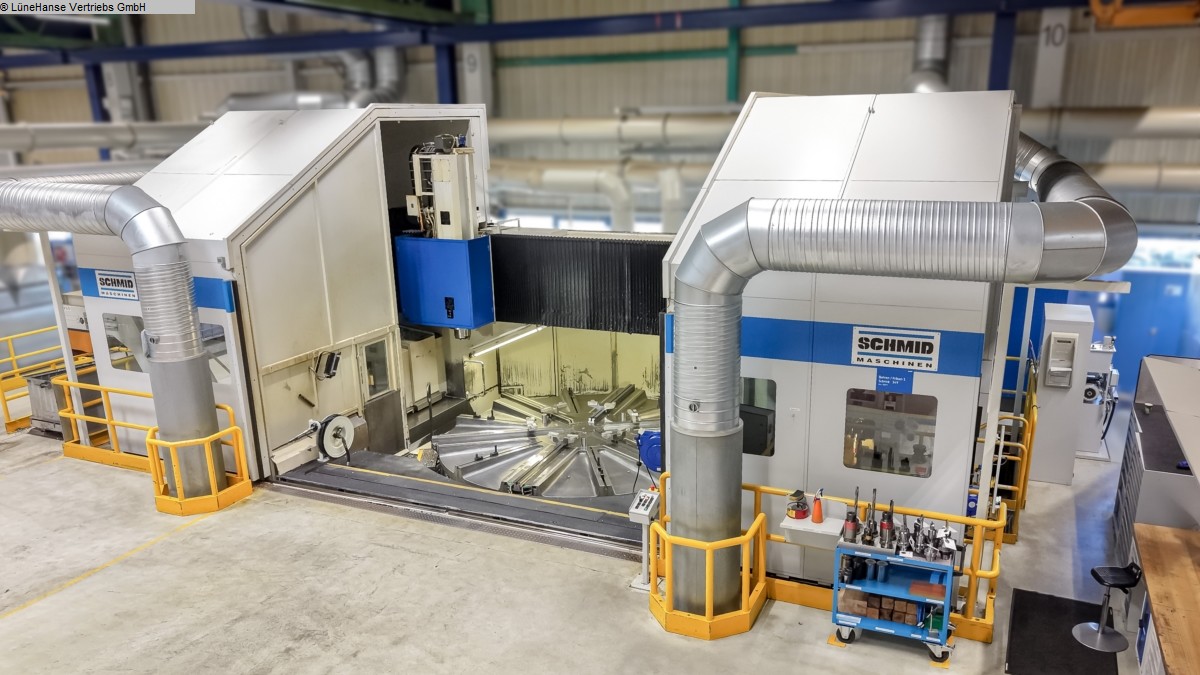

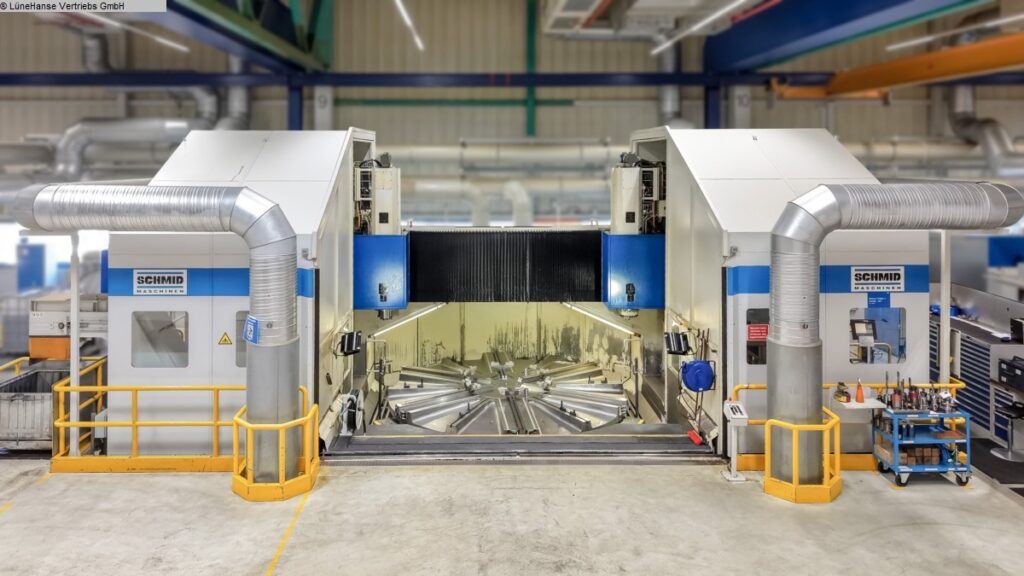

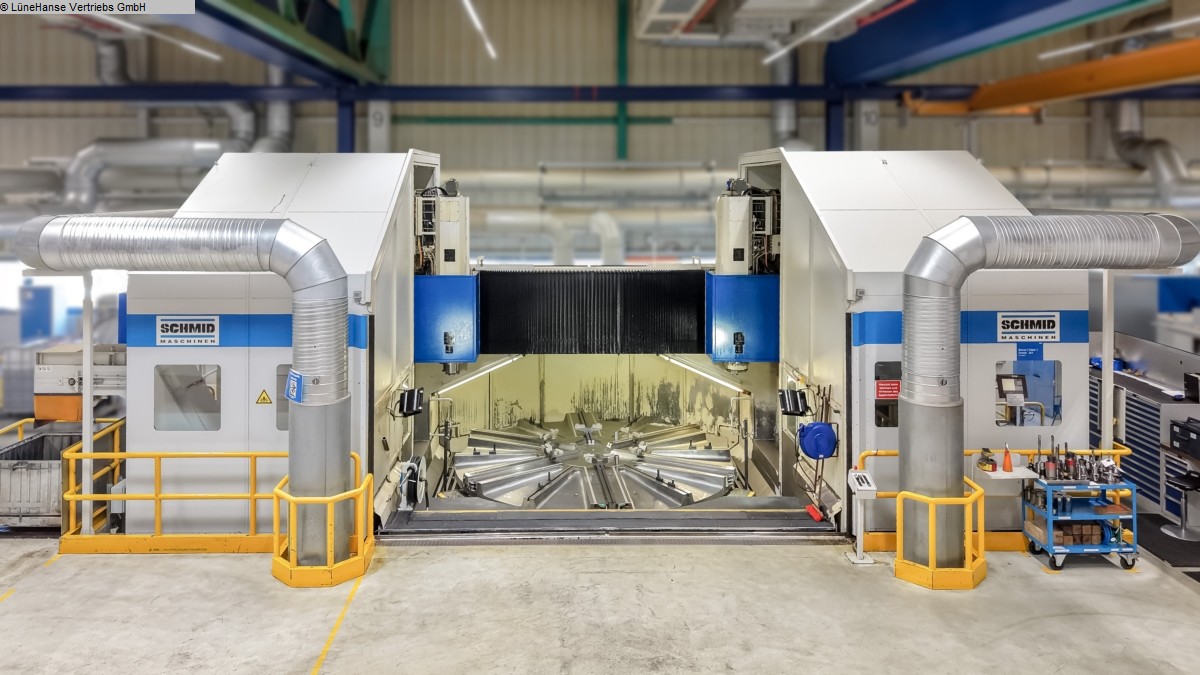

SCHMID SE 349

SE 349
CNC
Bohrwerke

SCHMID SE 349

SE 349
CNC
Anfragen

Angebotsdetails

  • Lagernummer2086-776
  • HerstellerSCHMID
  • TypSE 349
  • SteuerungCNC
  • Baujahr2009
  • Lieferzeitsofort
  • Frachtbasisab Standort
  • StandortWürzburg
  • HerkunftDeutschland

Technische Details

  • Werkstückdurchmesser - max.4.300 mm
  • Werkstückgewicht max. ca.10.000 kg
  • Verfahrweg über Mitte Y-Achse-20 mm
  • Mindestabstand Y1- und Y2-Achse1.200 mm
  • Verfahrweg X-Z Achsen600-1.000 mm
  • Spindelnase OK Spannfutter min.150 mm
  • Spindelnase OK Spannfutter max.1.150 mm
  • WerkzeugaufnahmeHSK 100
  • Werkzeuglänge ab Spindelnase max.400 mm
  • Werkzeugdurchmesser bei voller Magazinbelegung130 mm
  • Werkzeuggewicht max.30 kg

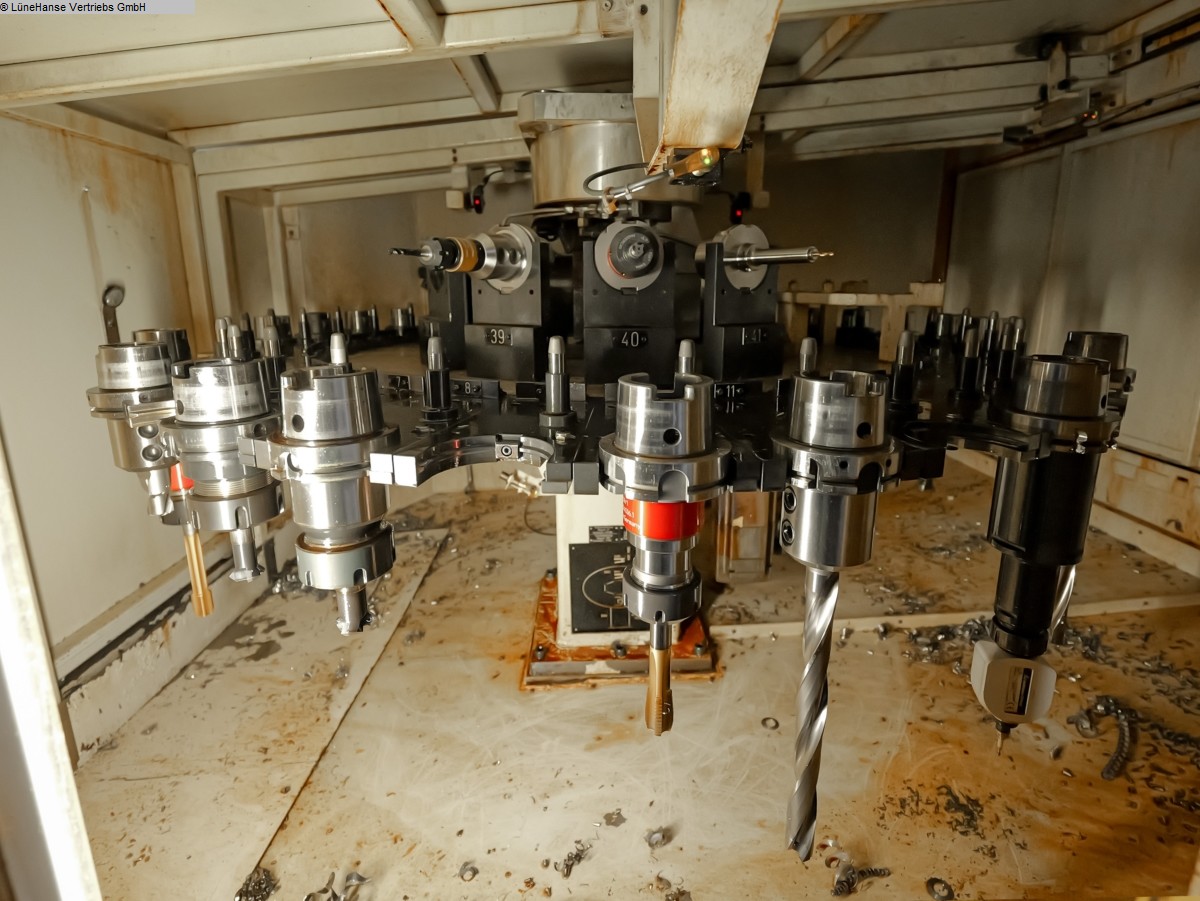

  • Anzahl der Werkzeuge36
  • Anzahl der Werkzeuge für Winkelbohrkopf11 + 1
  • Drehmomentstütze für Schnelllaufspindel
  • HAUPTANTRIEB
  • Leistung bei 100 / 40 % ED42 / 63 kW
  • Drehzahlbereich50 - 4.000 min/1
  • Max. Drehmoment, ca. (10% ED)1.255 Nm
  • WINKELFRÄSKOPF
  • Drehzahlbereich100 - 3.500 min/1
  • Max. Drehmoment, ca.665 Nm
  • VORSCHUBANTRIEB
  • Eilganggeschwindigkeit Y-Z Achse30.000 mm/min
  • Eilganggeschwindigkeit X-Achse10.000 m/min
  • Drehzahlbereich - Teiltisch0-3 min/1
  • 90°-Teilung, ca.8 sec
  • 10°-Teilung, ca.3 sec

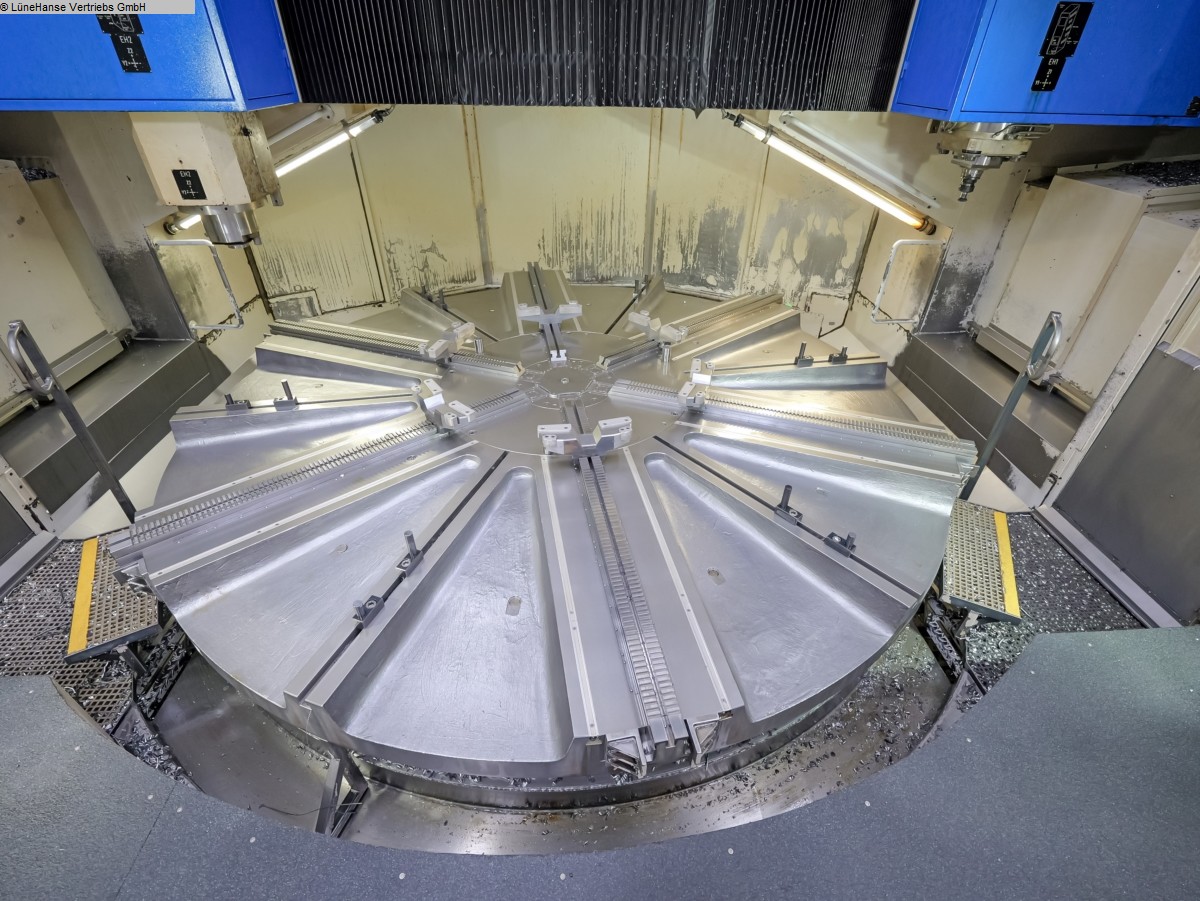

  • Kraftspannfutter-Durchmesser4.300 mm
  • WEGMESSSYSTEME
  • Ein- / Ausgabefeinheit X-Y-Z Achse0,001 mm
  • Positioniergenauigkeit X-Y-Z+/- 0,01 mm
  • Positioniergenauigkeit der Rundteiltische36.000 x 0,001°
  • Teilgenauigkeit bei Bohrung mit 1 Support+/- 0,003 °
  • ELEKTRISCHE ANSCHLUSSWERTE
  • Anschlussspannung400 / 50 V / Hz
  • Anschlußleistung64/96 kW
  • MAßE UND GEWICHTE
  • Gewicht (ohne Kraftspannfutter), ca.50.000 kg
