Angebotsdetails
- Lagernummer1350-684
- HerstellerSTARRAG HECKERT
- TypHEC 800 Athletic H/V
- SteuerungCNC SIEMENS 840D
- Baujahr2006
- LieferzeitSofort verfügbar
- FrachtbasisAb Standort
- Lagerort der MaschineHamburg
- Ursprungsland der MasachineDeutschland
Technische Details
- x-Weg1.350 mm
- y-Weg770 mm
- z-Weg1.300 mm
- NC-DREHTISCH
- Aufspannfläche/Lochpalette DIN 55201800 x 800 (1.000 x 800) mm
- Eingabe- und Anzeigefeinheit0,001 Grad
- max. Belastung2.000 kg
- Max. Umdrehung60 U/min
- Störkreisdurchmesser/Vollkreis1.600/1.400 mm
- Antriebsmoment2.000 Nm
- zulässigesTangentialmoment geklemmt 10.000 Nm
- Tangentialmoment für Rundbearbeitung2.000 Nm
- max. Kippmoment ab OK Palette20.000 Nm
- AUTOMATISCHER PALETTENWECHSEL
- Palettenspeicher2 Paletten
- zwei Paletten mit Gewindebohrung800 x 800 mm
- Max. Palettenwechselzeit18 s
- Zulässiger Moment bei außermittiger Last10.000 Nm
- ARBEITSSPINDEL
- WerkzeugaufnahmeHSK100
- Antriebsleistung 100% ED28 kW
- Antriebsleistung 60% ED30 kW
- Drehmoment 100% ED820 Nm
- Drehmoment 60% ED1.080 Nm
- Drehzahlbereich20...6.000 U/min.
- Durchmesser im Vorderlager100 mm
- AUTOMATISCHER WERKZEUGWECHSEL: TURMMAGAZIN
- Magazinspeicherplätze240
- max. Werkzeugdurchmesser250 (325) mm
- max. Werkzeuglänge450 (800) mm
- max. Werkzeuggewicht35 kg
- Max. Kippmoment50 Nm
- VERFAHRGESCHWINDIGKEIT
- Vorschubbereich, stufenlos1...60.000 mm/min
- Eilgang60 m/min
- Beschleunigung X / Y / Z6,5 / 7,5 / 5,0 m/s2
- Max. Vorschubkraft20 kN
- Dauervorschubkraft18 kN
- KÜHLMITTELEINRICHTUNG
- Zuführung durch Spindelmitte
- Fördermenge30 l/min
- Druck40 bar
- Zuführung über Düsen
- Fördermenge50 l/min
- Druck2 bar
- Gesamte Kühlmittelmenge1.000 l
- Schwalldusche200 l/min
- WEITERE MASCHINEN-DETAILS
- Maschinenabmessungen LxBxH8.300 x 5.500 x 4.150 mm
- Maschinengewicht ca.30 t
Ausstattung
- Horizontal-/Vertikalfräskopf , Turmmagazin mit 240 Magazinspeicherplätzen , NC-Drehtisch , Zwei Paletten mit Gewindebohrung800 x 800 mm, Messtaster RENISHAW MP10 , Kühlmitteleinrichtung mit Schwerkraftbandfilter KNOLL , Spülpistole am Rüstplatz , Schwalldusche200 l/min, Späneförderer, Abwurfhöhe1.050 mm, Öl- und Emulsionsnebelabscheider , Rotorclear Sichtfenster , Elektronisches Handrad , 2fach- Palettenwechsler
Beschreibung

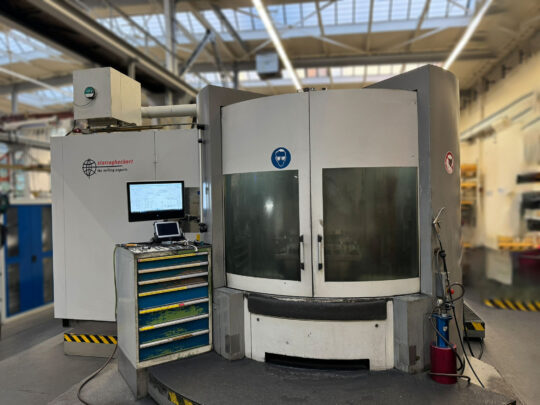

- HISTORIE ZUR MASCHINE Erstbesitzer des Universal-Bearbeitungszentrums STARRAG HECKERT HEC 800 Athletic ist ein renommierter deutscher Hersteller von Großdieselmotoren und Turbomaschinen für maritime und stationäre Anwendungen. Das Unternehmen ist weltweit für seine hohen Qualitätsstandards bekannt. Die Maschine wurde zur Fertigung von sämtlichen kubischen Komponenten für Großdieselmotoren wie z. B. Kipphebel, Schwinghebel, Nockenwellenlagern, Kurbelwellenlagerdeckel, Ventilbrücken, Lagerböcken, Abgasleitungen, Ladeluftleitungen, Lagergehäusen genutzt. Die Maschine befindet sich in einem sehr guten Zustand und fertigt noch sehr genau. Die Maschine wurde lediglich aus strategischen Gründen, da die Bauteile auf andere Maschinen verteilt wurde, verkauft. Es wurden Toleranzen im H6 Bereich mit der Maschine gefertigt, sogar bei großen Durchmessern bis 210mm war H6 kein Problem. Der Vorbesitzer konnte stets Positionsgenauigkeiten auf Zeichnungen von 0,02mm zu verschiedensten Bezugselementen auf den Zeichnungen herstellen und das auch genauso wiederholgenau. Parallelitäten von 0,02 mm und Rechtwinkligkeiten von 0,02 mm zu weiter entfernten Flächen wurden von den Bauteilen ebenfalls gefordert. Auf der Maschine wurden unterschiedliche Gussmaterialien wie z.B. EN-GJL-300, 400, 500 oder auch SiMo Guss, aber auch Walzmaterial wie ST52 oder auch viele Schmiedeteile, viele davon 42CrMo4-QT bearbeitet. Eine große Inspektion/ Wartung wurde grundsätzlich einmal im Jahr durchgeführt, daher gab es keinen Wartungsstau. Der Horizontal/ Vertikal-Fräskopf wurde das letzte mal im Mai 2018 getauscht (Laufzeit CSP12.409// DDF 1339). Ein Vermessungsprotokoll der letzten Inspektion von 2024 ist vorhanden und kann bei Bedarf zugesendet werden. Wichtigste Vorteile durch den Horizontal-/ Vertikalfräskopf: - 5-Seiten Bearbeitung in einer Aufspannung - Höchste Dynamik im Positionier und Simultanbetrieb - Hohe Rundlaufgenauigkeit durch 4-fache Präzisionslagerung - Hirthringkupplung garantiert hochgenaue Schwenkposition - Automatische Kompensation der axialen Spindeldehnung bei Wärmeeinwirkung und Durchgangkompensation
