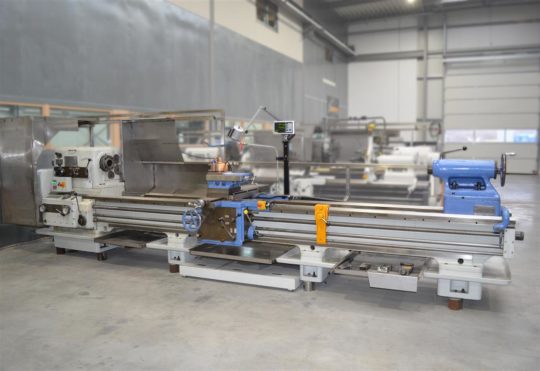

Bilder
Angebotsdetails
- Lagernummer1350-598
- HerstellerVDF - BOEHRINGER
- TypV6 (lang)
- Steuerungkonventionell
- Baujahr2019
- LieferzeitSofort verfügbar
- FrachtbasisAb Standort
- Lagerort der MaschineSiegen
- Ursprungsland der MasachineDeutschland
Technische Details
- Drehdurchmesser über Bett900 mm
- Drehdurchmesser über Support650 mm
- Drehlänge4.000 mm
- Spannung400 V
- Abmessungen der Maschine ca. (LxBxH)6.450 x 1.550 x 1.600 mm
- Maschinengewicht ca.6.100 kg
Ausstattung
- 3-Achsen-Digitalanzeige Fagor , Späneschutz , Kühlmitteleinrichtung
Beschreibung
- Generalüberholt in 2019 Gemäß des Angebots aus 2019 wurden folgende Überholungsarbeiten durchgeführt: Geometrie ? De- und Remontage der Drehbank ? Reinigung der Bauteile/-gruppen ? Führungsbahnschleifen des Maschinenbettes allseitig in Geometrie ? Nachfräsen aller Nebenflächen in erweiterter Toleranz zur Hauptführung Bettsupport ? Einschaben des Bettsupports auf dem Maschinenbett - Anpassen der Hintergriffe und Keilleisten ? Die Unterführung wird hierbei mit Bronze, Wbz8 2-3mm beklebt und verschraubt als Verschleißschicht zum Maschinenbett Plansupport ? Fräsen und schaben der Plansupportführung ? Einschaben des Plansupports auf den Plansupportführungen ? Erneuerung des Führungskeils Zustellsupport ? Fräsen und schaben der Zustellsupportführung ? Einschaben des Zustellsupports auf den Zustellsupportführungen ? Erneuerung des Führungskeils Gewindespindeln ? Herstellung neuer Trapezgewindespindeln und Muttern sowie deren kompletten Lagerung für den Plansupport und Zustellsupport ? Reinigung der Gewindeleitspindel und Schlossmutter ? Einstellen der Schlossmutter Werkzeugsystem ? Lieferung und Montage eines Multifix Stahlhalters Gr. C (Schweiz) Reitstock (Geometrie+Mechanik) ? Einschaben des Reitstockes auf dem Maschinenbett in Geometrie nach Herstellervorgabe ? Ausspindeln und Honen der Pinolenbohrung auf ein Übermaß ? Pinole aufspritzen und schleifen auf Passmaß, inkl. einpassen in die Bohrung ? Abstimmung der Spitzenhöhe zum Hauptspindelgetriebe ? MK-Aufnahme ist i.O. und wird gefinischt ? Überholung der Klemmmechanik Hauptspindelgetriebe (Mechanik) ? De- und Remontage des Hauptspindelgetriebes, Reinigung und Schadbefundung ? Erneuerung der Getriebewellenlagerung und Hauptspindellagerung - Nachschleifen des Hauptbodenzahnrades - Verbau eines neuen Hauptbodenantriebsritzel - Verbau einer neuen Vielkeilwelle (durch Verdrehung nicht mehr i.O.) ? Erneuerung der Getriebeschaltung ? Erneuerung der Lamellen der Antriebskupplungen (vor- und rückwärts) ? Verbau einer neuen Bremsansteuerung pneumatisch (notwendig für den NOT-HALT) ? Überholung des Hauptantriebsmotors elektrisch und mechanisch (bei einem Spezialbetrieb) - Erneuerung der mechanischen Kupplung (Motor und Eingangswelle. Setzen neuer Bohrungen und Stifte) ? Überholung des Vorgelege, Neulagerung, 1:1 und 1:4 ? Austauschen bzw. Überholung der Keilriemen und Keilriemenscheiben Gewinderädergetriebe (Mechanik) ? De- und Remontage, Reinigung und Kontrolle des Gewinderäderkasten ? Teilweiser Austausch der Lager und Dichtungen spindelseitig (Leitspindel und Zugspindelantrieb) ? Überprüfung der Ölumlaufschmierung ? Überprüfung der Schaltmechanik (Gangwechsel) ? Neujustage durch Vierstiften (Zentrumslage zu Schlosskastengetriebe) Schlosskastengetriebe (Mechanik) ? Teil De- und Remontage, Reinigung und Befundung des Schlosskastengetriebes ? Austauschen defekter Lager und Dichtungen ? Austausch der Hauptantriebsritzelwelle ? Instandsetzung der Ölschmieranlage ? Erneuerung der Passfederverbindungen für Zug- und Schaltspindel ? Instandsetzung der Zugspindelhülse, inkl. Lagerung und Dichtung ? Instandsetzung der Schaltspindelhülse ? Überprüfung der Fallschneckenmechanik ? Überprüfung der Schalthebelmechaniken Allgemeines ? Austauschen der Abstreifer komplett ? Austauschen der Ölschmiernippel komplett ? Die Blecheinschübe und der KSS- Schmalhöhentank inkl. KSS- Pumpe unter der bzw. zwischen den Maschinenfüßen werden aus VA 2.5mm neu angefertigt Elektrik ? Liefern und herstellen eines neuen Elektroschaltschrankes inkl. der Elektrobauteile nach geltender Maschinenrichtlinie ? Austausch sämtlicher Kabel, Schutzleitungen und Zugentlastungen ? Leitungen werden mit entsprechenden Schutzmänteln versehen ? Verbau einer zweikanaligen Sicherheitsschaltung für den Not-Aus Kreislauf inkl. eines elektromechanischen Schalters für die Spindelkastenhaube ? Eine neue Industrielampe 24V Farbgebung Farbgebung ? Lackierung der Drehmaschine wie Entfettung, Vorbehandlung (Grundierung) ? Decklack 2-Komponentenfarbe Standard RAL 7035 Lichtgrau und blaue Oberbaugruppen, welche beweglich sind Abnahmebedingungen der Geometrie und Mechanik ? Inbetriebnahme und Probelauf ? Erstellung eines Maßprotokolls nach DIN 8606 Drehbereich bis Durchmesser 800mm ? Drehprobe inkl. Vermessung und Erprobung der Genauigkeit an einem üblichen Werkstück Montage einer 3-Achsen-Digitalanzeige, Fagor, Bettsupport, Plansupport und Zustellsupport inkl. Schutzabdeckung, Kabelkette für Leitungen und KSS Zuführung
