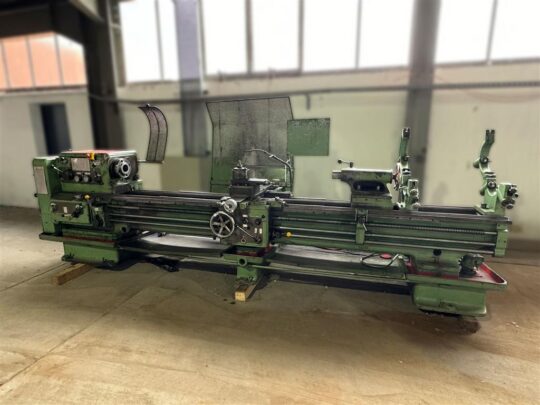

Leit- und Zugspindeldrehmaschine

VDF - HEIDENREICH & HARBECK

E3H

konventionell konventionell

Anfragen Drucken

Angebotsdetails

• Lagernummer1350-619
• HerstellerVDF - HEIDENREICH & HARBECK
• TypE3H
• Steuerungkonventionell konventionell
• Baujahrca. 60er Jahre
• LieferzeitSofort verfügbar
• FrachtbasisAb Standort
• Lagerort der MaschineHamburg
• Ursprungsland der MasachineDeutschland

Technische Details

• Drehdurchmesser über Bett600 mm
• Drehdurchmesser über Support370 mm
• Drehlänge3000 mm
• Arbeitsweg des Unterschiebers max. ca. 350 mm
• Arbeitsweg des Oberschiebers max. ca. 125 mm
• Drehzahlbereich18-900 U/min
• Hauptspindel mit Camlock-Spindelkopf Größe 8
• Verstellweg der Reitstockpinole ca. 200 mm
• max. Werkstückgewicht bei fliegend eingespanntem Werkstück (max. Schwerpunktabstand 200 mm) 400 kg
• max. Werkstückgewicht zwischen den Spitzen mit 1 Setzstock1.250 kg
• max. Werkstückgewicht zwischen den Spitzen mit 2 Setzstöcken1.600 kg
• Vorschübe
• 32 Längsvorschubgrößen 0,056...2 mm/U
• 32 Planvorschubgrößen 0,0224...0,8 mm/U
• Spitzenhöhe über Flachbahn290 mm
• Spitzenhöhe über Prismenoberkante272 mm
• Durchlass Lünette 1 ca.260 mm
• Durchlass Lünette 2 ca.310 mm
• Bettbreite403 mm
• Spindelbohrung82 mm
• Morsekegel5 Nr.
• Leitspindelsteigung (normal)12 mm
• Durchmesser der Pinole vom Reitstock80 mm
• Schneidstahlquerschnitt nach DIN 77025 x 25 mm
• Gewinde
• 67 metrische Gewinde0,4...224 Steigung in mm
• 81 Whitworth-Gewinde70...1/8 Gänge auf 1"
• 61 Modulgewinde0,1...56 Modul
• 81 Diametral-Gewinde280...1/2 Pitch
• Antriebsleistung7,5 kW
• Steuerspannung220 V
• Gesamtnennstrom 17 A
• Betriebsspannung380 V
• Maschinengewicht ca,3850 kg
• Abmessungen der Maschine ca. (LxBxH) 5.500 x 1.400 x 1.500 mm

Ausstattung

• MULTIFIX TYP C , 2 Stück feststehende Lünetten , Späneschutz für Futter , Kühlmitteleinrichtung
